Băng tải xích treo

Trong nhiều nhà máy, việc luân chuyển vật tư dưới mặt đất thường xuyên gây ùn tắc lối đi và chiếm dụng không gian của các máy móc khác. Để khắc phục triệt để tình trạng này, băng tải xích treo được ứng dụng như một giải pháp cơ khí tối ưu. Bằng cách thiết kế đường chạy lơ lửng trên trần xưởng, hệ thống luân chuyển hàng hóa trơn tru mà không hề gây cản trở đến hoạt động sản xuất bên dưới!

Băng tải xích treo là gì?

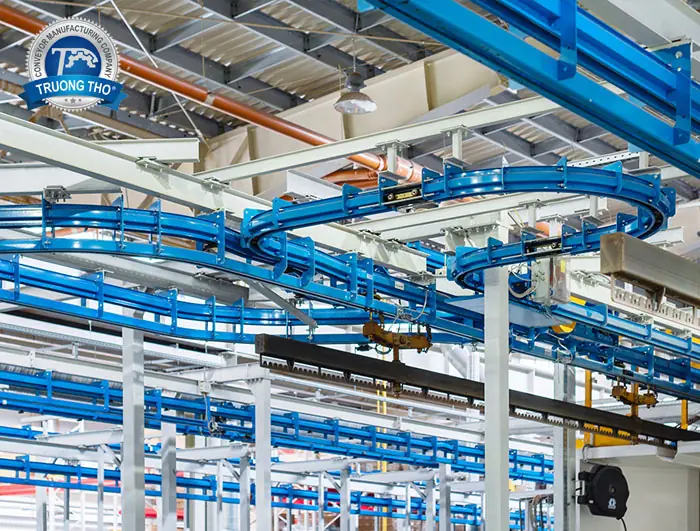

Khác biệt hoàn toàn với các hệ thống chạy dưới mặt đất, băng tải xích treo là một dải thiết bị nâng hạ và luân chuyển hàng hóa liên tục trên không. Hệ thống sử dụng một chuỗi xích chạy dọc theo đường ray (được gá cố định trên trần hoặc giàn giáo cao). Hàng hóa sẽ được móc vào các tay treo và di chuyển theo quỹ đạo định sẵn.

Điểm ưu việt nhất của băng tải xích treo là tính linh hoạt không giới hạn. Nó có thể bẻ cua góc 90 độ, chạy luồn lách qua các máy móc khác, leo dốc hay lượn xuống một cách cực kỳ êm ái mà không làm rơi vỡ sản phẩm. Đặc biệt, có thể tải hàng hóa siêu nặng trên mỗi cụm móc treo như động cơ máy móc, khuôn đúc cơ khí. gia súc,…

Thành phần cấu tạo

Một hệ thống băng tải xích treo hoạt động trơn tru, bền bỉ đòi hỏi sự kết hợp chính xác của các bộ phận cơ khí sau:

• Hệ thống đường ray: Cần được đúc từ thép chịu lực có độ vững chắc bền bỉ. Đường ray đóng vai trò như một bộ khung xương định hướng cho toàn bộ quỹ đạo di chuyển
• Xích tải: Sử dụng xích đúc chịu lực cao, được lắp các con lăn chịu mài mòn để chạy dọc bên trong lòng ray.
• Cụm dẫn động: Gồm động cơ giảm tốc và nhông xích, cung cấp lực kéo để toàn bộ hệ thống xích chuyển động liên tục.
• Cụm căng xích: Tự động điều chỉnh độ căng của dây xích, chống hiện tượng chùng xích do giãn nở nhiệt hoặc hao mòn cơ học.
• Móc treo sản phẩm: Bộ phận trực tiếp gá, móc hoặc nâng đỡ sản phẩm. Tùy hình dáng hàng hóa mà móc treo được thiết kế chuyên biệt.

Nguyên lý hoạt động

Băng tải xích treo hoạt động theo nguyên lý vòng lặp khép kín. Cụm động cơ giảm tốc làm quay nhông chủ động, trực tiếp kéo toàn bộ chuỗi xích di chuyển liên tục. Trên dây xích được gắn sẵn các con lăn (vòng bi) giúp xích trượt nhẹ nhàng bên trong lòng đường ray, làm giảm tối đa lực ma sát.

Hệ thống đường ray thép cố định đóng vai trò dẫn hướng, bắt buộc xích cõng theo hàng hóa chạy đúng quỹ đạo thiết kế (đi thẳng, bẻ cua, hoặc lên/xuống dốc). Trong quá trình chạy, dây xích sẽ đi qua cụm căng xích tự động để thu hồi phần xích giãn. Để đảm bảo toàn bộ hệ thống luôn căng phẳng, vận hành êm ái và không bị giật cục.

Lợi ích vượt trội

Băng tải xích treo mang lại hiệu quả thực tế cao trong việc quy hoạch nhà xưởng và tự động hóa các khâu sản xuất đặc thù. Dưới đây là những ưu điểm kỹ thuật nổi bật:

• Giải phóng mặt sàn: Đưa hàng hóa lên lơ lửng, giải phóng không gian bên dưới cho lối đi và máy móc khác.
• Chịu tải siêu nặng: Tùy biến linh hoạt từ vài trăm ký đến hàng tấn (khung ô tô, động cơ) mà không võng ray.
• Linh hoạt không gian: Dễ dàng leo dốc, bẻ cua nhiều góc độ, luồn lách qua chướng ngại vật hay chạy xuyên các tầng.
• Tăng năng suất: Vận hành tự động, luân chuyển hàng hóa liên tục trong ngày, tăng mạnh năng suất làm việc
• An toàn lao động: Thay thế hoàn toàn con người luân chuyển hàng nặng, không cần tiếp xúc các khu vực nguy hiểm (phòng sơn, lò sấy, bể nhúng).
• Chạy êm, chống rung lắc: Trọng tâm cân bằng tốt, hàng hóa không bị văng lắc hay rơi rớt khi qua khúc cua.

Ứng dụng trong thực tế

Nhờ khả năng tận dụng không gian lơ lửng và chịu được môi trường khắc nghiệt, băng tải xích treo được ứng dụng rộng rãi trong 6 ngành công nghiệp chủ lực sau:

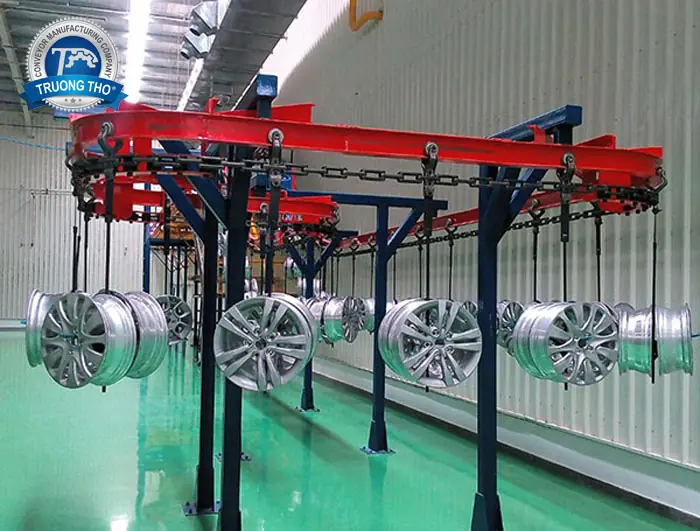

• Lắp ráp ô tô, xe máy: Vận chuyển khung xe, mâm xe và các linh kiện cồng kềnh chạy xuyên qua buồng sơn tĩnh điện, lò sấy nhiệt độ cao và dây chuyền lắp ráp.

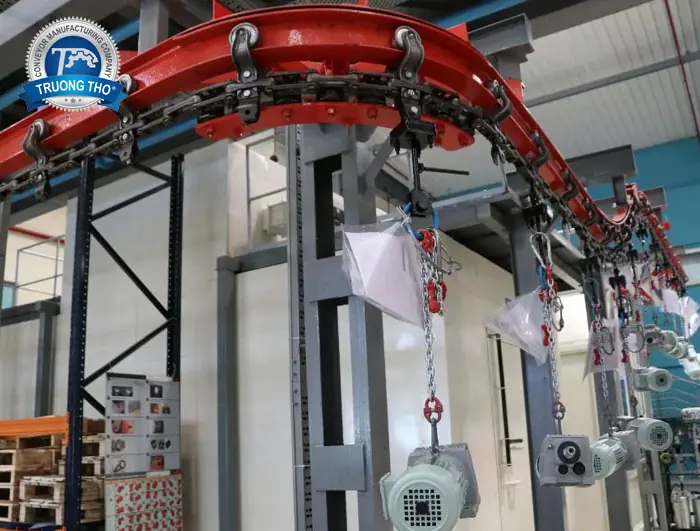

• Gia công cơ khí, kim loại: Đưa các chi tiết máy nặng, phôi đúc, kết cấu thép nhúng trực tiếp vào các bể mạ kẽm, nhúng axit hoặc bể hóa chất tẩy rửa.
• Chế biến thực phẩm: Treo và luân chuyển liên tục gia súc, gia cầm qua các khâu làm sạch, cắt xẻ, giúp cách ly sản phẩm hoàn toàn với mặt đất để đảm bảo vệ sinh.

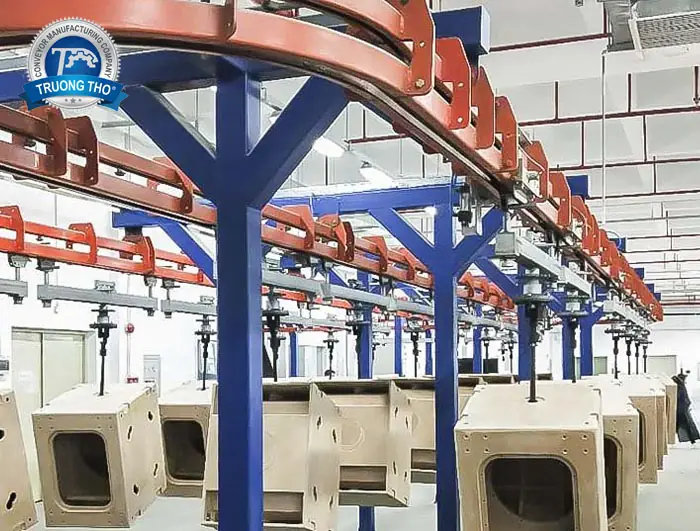

• Sản xuất đồ gỗ, nội thất: Treo ván gỗ, cánh cửa, khung ghế di chuyển qua hệ thống phun sơn PU tự động và khu vực sấy khô.
• Ngành may mặc: Treo và vận chuyển quần áo, bán thành phẩm qua lại giữa các chuyền may dài, hoặc đưa vào hệ thống buồng hấp, sấy nhiệt.
• Sản xuất điện gia dụng: Luân chuyển lớp vỏ kim loại (tủ lạnh, máy giặt, điều hòa) qua khu vực phun sơn vỏ ngoài và luân chuyển linh kiện đến các trạm lắp ráp.

Lời kết

Băng tải xích treo là một thiết bị vận chuyển hàng hóa trọng lượng lớn, đồng thời là giải pháp quy hoạch không gian nhà xưởng cực kỳ thông minh và hiệu quả. Việc ứng dụng hệ thống giúp doanh nghiệp tự động hóa tối đa khâu luân chuyển, đặc biệt trong các môi trường khắc nghiệt

Nếu quý doanh nghiệp đang có nhu cầu thiết kế, gia công hệ thống băng tải xích treo tùy chỉnh theo bản vẽ nhà xưởng, hãy liên hệ ngay với Băng Tải Trường Thọ để nhận giải pháp cơ khí tối ưu với mức giá gia công tận xưởng!
