Băng tải chữ Z

Đối với những doanh nghiệp có diện tích mặt bằng hạn chế hoặc luân chuyển vật liệu từ thấp lên cao và ngược lại là bài toán khó. Để giải quyết vấn đề này, băng tải chữ Z đã ra đời như một giải pháp cơ khí đột phá. Giúp chuyển liệu theo phương thẳng đứng an toàn, hiệu quả và không làm rơi vãi. Trong bài viết hôm nay, hãy cùng Băng tải Trường Thọ tìm hiểu rõ hơn về hệ thống này nhé!

Băng tải chữ Z là gì?

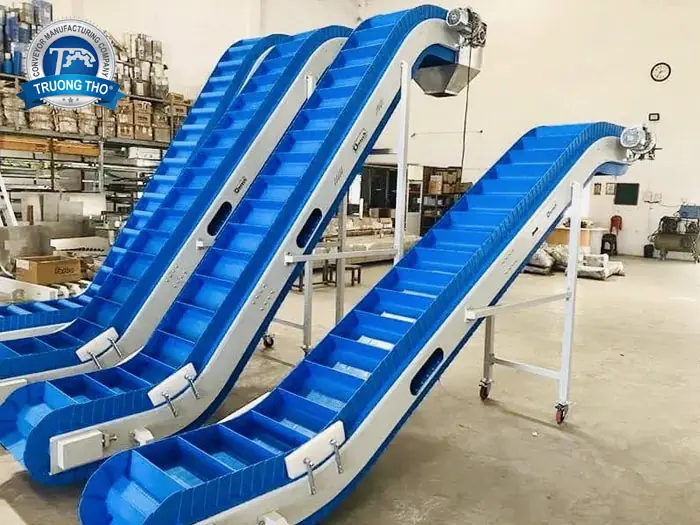

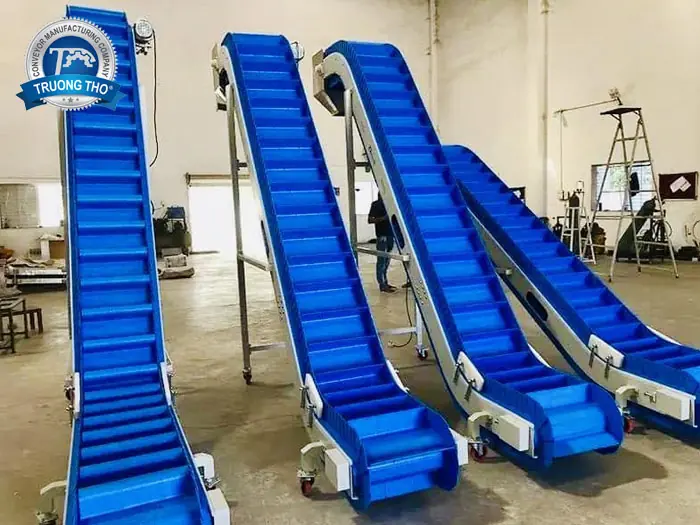

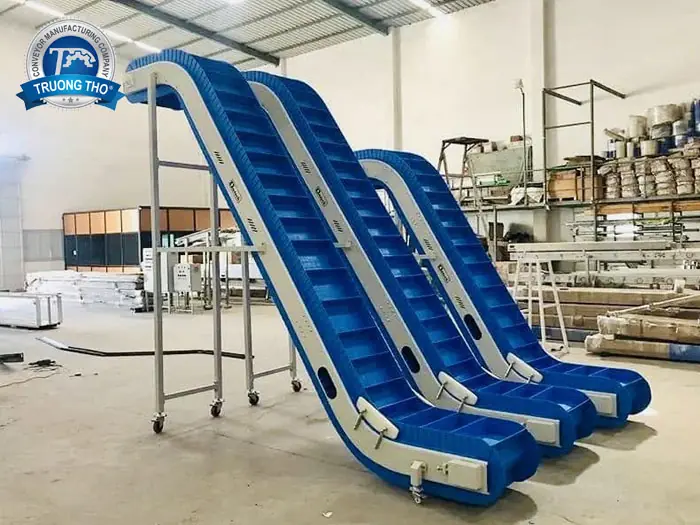

Băng tải chữ Z (hay còn gọi là gầu tải chữ Z) là một hệ thống truyền tải cơ khí có biên dạng gấp khúc đặc trưng mô phỏng hình chữ “Z”. Thiết bị chuyên dụng để luân chuyển các loại vật liệu rời dạng bột, hạt, viên hoặc linh kiện nhỏ. Băng tải chữ Z là sử dụng chuỗi các gầu múc liên tiếp để tải vật liệu từ thấp lên cao hoặc xuống thấp, giúp tiết kiệm tối đa diện tích không gian xưởng và bảo vệ nguyên vẹn cấu trúc sản phẩm.

Nguyên lí hoạt động

Hệ thống băng tải chữ Z hoạt động liên tục theo một chu trình gồm 3 giai đoạn chính, tương ứng với 3 cạnh của chữ “Z”:

• Nhận liệu: Vật liệu được cấp đều đặn từ phễu nạp vào chuỗi gầu múc đang di chuyển theo phương ngang ở dưới thấp.
• Nâng liệu: Động cơ kéo hệ thống gầu di chuyển thẳng đứng hoặc nghiêng lên cao. Lúc này, gầu luôn duy trì trạng thái treo cân bằng tự động, giúp vật liệu nằm tĩnh bên trong, không bị rơi rớt hay cọ xát làm vỡ nát.
• Xả liệu: Khi đạt độ cao yêu cầu, hệ thống tiếp tục chạy ngang. Cơ cấu cam tại điểm đích sẽ tự động lật úp gầu để trút chính xác vật liệu vào bồn chứa hoặc máy đóng gói. Sau đó, gầu tự lật lại và vòng về điểm xuất phát để lặp lại chu trình.

Cấu tạo chính

Để hoạt động trơn tru và linh hoạt qua các góc gấp khúc, băng tải chữ Z được cấu thành từ các bộ phận cốt lõi sau:

• Khung băng tải: Làm từ thép sơn tĩnh điện, thép hình hoặc inox (304, 316), kết cấu vững chắc, ghép nối dạng module chữ Z kín khít.
• Hệ thống gầu múc: Thường làm từ nhựa PP, PVC, hoặc PU,… Gắn liên tiếp trên dây xích để chứa vật liệu, chống rơi rớt.
• Dây xích và nhông truyền động: Xích sên chịu lực cao, kết hợp nhông xích ở các góc gấp khúc để dẫn hướng và kéo gầu chạy xuyên suốt.
• Động cơ: Hệ thống truyền động chính, cung cấp sức kéo mạnh mẽ để đưa vật liệu lên cao êm ái.
• Phễu cấp/xả liệu: Bố trí ở hai đầu, tích hợp cơ cấu rung hoặc búa gõ để liệu chảy xuống đều đặn, không bị tắc nghẽn.
• Tủ điện điều khiển: Chứa biến tần chỉnh tốc độ, cảm biến an toàn và rơ-le tự ngắt để bảo vệ hệ thống khi quá tải.

Lợi ích băng tải chữ Z mang lại

Được đánh giá là thiết bị vận chuyển hoàn hảo cho các không gian hẹp hay luân chuyển hàng hóa lên xuống, băng tải chữ Z mang đến nhiều lợi ích vượt trội:

• Tối ưu diện tích: Thiết kế tải theo phương thẳng đứng hoặc độ nghiêng cao, giúp giải phóng diện tích mặt bằng xưởng
• Chống rơi vãi: Các khoang chứa giữ vật liệu không bị rơi rớt khi di chuyển, không gây cọ xát làm vỡ vụn sản phẩm
• Năng suất tải cao: Chuỗi gầu múc nối tiếp nhau cho phép vận chuyển khối lượng lớn hàng hóa một cách liền mạch, không ngắt quãng.
• Vận hành êm ái: Cơ cấu xích tải trơn tru, hạn chế rung lắc, giảm thiểu tiếng ồn và kéo dài tuổi thọ thiết bị.
• Tích hợp tự động hóa: Dễ dàng đồng bộ với máy cân, silo trộn và máy băm nghiền. Tạo thành dây chuyền sản xuất, giảm tối đa can thiệp thủ công.
• Tiết kiệm điện năng: Cơ cấu truyền động xích kết hợp xả liệu bằng trọng lực giúp băng tải chữ Z tiêu thụ ít điện hơn đáng kể so với tải liệu bằng khí nén hoặc trục vít.

Ứng dụng đa ngành

Với khả năng tải thẳng đứng, nghiêng và bảo vệ tính nguyên vẹn, an toàn cho sản phẩm, băng tải chữ Z được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Ngành thực phẩm: Vận chuyển các loại hạt (cà phê, hạt điều, đậu phộng), bánh kẹo, ngũ cốc, snack lên bồn chứa của máy đóng gói tự động.
• Ngành dược phẩm: Tải các viên nén, viên nang, nguyên liệu thảo dược vào máy đóng gói tự động, đảm bảo vệ sinh tuyệt đối và không làm vỡ sản phẩm.
• Ngành nông nghiệp: Đưa lúa gạo, cám viên, thức ăn chăn nuôi lên các silo hoặc bồn trộn trên cao.
• Linh kiện điện tử: Luân chuyển an toàn các chi tiết nhỏ (ốc vít, linh kiện bán dẫn, pin) lên máy lắp ráp. Đảm bảo linh kiện nằm tĩnh, không bị cọ xát, va đập hay trầy xước
• Ngành hóa chất: Chuyên tải hạt nhựa, hóa chất dạng hạt, phân bón một cách an toàn, đảm bảo không sinh bụi độc hại.
• Thức ăn thú cưng: Tải các loại thức ăn dạng hạt vào hệ thống cân định lượng, giúp viên hạt giữ nguyên hình dáng ban đầu, không bị nát hay sinh bụi.

Lời kết

Tóm lại, với khả năng luân chuyển vật liệu lên cao êm ái, chống rơi vãi và tối ưu không gian thì băng tải chữ Z chính là “mảnh ghép” tối ưu để tự động hóa các dây chuyền sản xuất hiện đại.

Băng tải Trường Thọ chuyên cung cấp, thiết kế và lắp đặt trọn gói hệ thống băng tải chữ Z cũng như đa dạng các thiết bị truyền tải công nghiệp khác. Với lợi thế sản xuất trực tiếp tại xưởng cùng đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi tự tin mang đến những giải pháp bám sát nhu cầu thực tế, vận hành bền bỉ với mức chi phí tiết kiệm
