Băng tải bản lề

Băng tải bản lề đóng vai trò quan trọng trong các cơ sở sản xuất. Góp phần giúp dây chuyền vận hành trơn tru và hiệu quả. Loại băng tải này được cấu tạo từ nhiều sợi xích liên kết chặt chẽ. Đảm bảo vận chuyển vật liệu đến đúng vị trí một cách chính xác. Trong bài viết dưới đây, chúng ta hãy cùng tìm hiểu rõ hơn về thiết bị này!

Băng tải bản lề là gì?

Băng tải bản lề (hay còn gọi là băng tải xích tấm) là hệ thống vận chuyển sử dụng bề mặt tải làm từ các tấm thép hoặc Inox được dập khuôn và liên kết với nhau bằng các trục bản lề (tiêu chuẩn hoặc có cánh gạt). Nhờ thiết kế dạng mắc xích kim loại liên hoàn, hệ thống có thể tạo ra một bề mặt di chuyển vô cùng vững chắc, chịu được tải trọng cực lớn và các điều kiện môi trường khắc nghiệt

Cấu tạo chính

Để chịu được môi trường công nghiệp nặng, thiết bị này được cấu thành từ các vật liệu có cơ tính cao:

• Dây băng tải: Được ghép từ các tấm thép không gỉ (Inox 304, 316) hoặc thép CT3 sơn tĩnh điện. Bề mặt có thể là tấm phẳng, tấm đột lỗ (để thoát dầu/nước làm mát) hoặc tích hợp các vách ngăn (cánh gạt) để kéo hàng lên dốc.
• Hệ thống xích kéo: Hai bên mép bản lề được gắn trực tiếp vào hai dải xích công nghiệp chịu lực, ăn khớp với nhông xích ở hai đầu băng tải giúp hệ thống vận hành trơn tru, không bao giờ bị trượt đai.
• Khung sườn: Chế tạo từ thép chấn định hình độ dày lớn, đảm bảo không bị võng hay rung lắc khi chở hàng tấn phế liệu.
• Động cơ và điều khiển: Sử dụng Motor giảm tốc công suất lớn, kết hợp biến tần điều chỉnh tốc độ và tủ điện tích hợp các cảm biến chống quá tải, chống kẹt xích.

Thông số kỹ thuật

Để đáp ứng các tiêu chuẩn công nghiệp khắt khe, một hệ thống băng tải bản lề thường được thiết kế với các thông số cơ bản sau:

Yếu Tố Kỹ Thuật	Thông Số Chi Tiết	Ghi Chú
Chiều rộng mặt băng (W)	Từ 150 – 1500mm	Có thể thiết kế kích thước lớn hơn tùy theo yêu cầu thực tế của bản vẽ.
Bước xích bản lề (Pitch)	31.75, 38.1, 50.8, 63.5, 100mm…	Lựa chọn bước xích phù hợp giúp hệ thống chạy êm, chống nhảy xích.
Độ dày thép tấm	Từ 1.5 – 4.0mm	Được tính toán phụ thuộc vào tải trọng và độ sắc nhọn của hàng hóa.
Khả năng chịu nhiệt	Từ -20°C lên đến 500°C	Vận hành ổn định trong các môi trường khắc nghiệt như lò đúc, rèn.
Tốc độ truyền tải	Từ 5 – 20 mét/phút	Dễ dàng tùy chỉnh nhanh/chậm thông qua hệ thống biến tần tích hợp.

Lợi ích băng tải bản lề

Các nhà xưởng hiện đại ưu tiên đầu tư băng tải bản lề nhờ những đặc tính “nồi đồng cối đá” sau:

• Chống cắt rách tuyệt đối: Bề mặt kim loại dễ dàng “vô hiệu hóa” các cạnh sắc nhọn của phoi tiện, mạt sắt, phôi dập mà không bị mài mòn.
• Chịu nhiệt cao: Chịu được nhiệt độ lên đến hàng trăm độ C, lý tưởng để làm nguội và vận chuyển các chi tiết vừa ra khỏi lò đúc, lò rèn.
• Tải trọng lớn: Kết cấu nhông xích và thép tấm cho phép vận chuyển hàng chục tấn vật liệu liên tục mà không làm giãn đai tải.
• Thoát nước làm mát dễ dàng: Với các bản lề đột lỗ, dầu tưới nguội hoặc nước làm mát từ máy CNC sẽ chảy lọt xuống mâm hứng bên dưới để tái sử dụng, giúp giữ khu vực làm việc luôn khô ráo.

Phân loại băng tải bản lề phổ biến

Tùy thuộc vào vật liệu cần vận chuyển, doanh nghiệp có thể lựa chọn các mặt băng sau:

1. Băng tải bản lề mặt phẳng

Đây là loại băng tải bản lề tiêu chuẩn và phổ biến nhất trong các môi trường công nghiệp khô ráo.

Đặc điểm thiết kế: Bề mặt được cấu tạo từ các tấm xích kim loại liền khối, phẳng mịn và đan xen khít hoàn toàn. Thiết kế này tạo ra một tổng thể vững chắc, không có lỗ hở, giúp phân tán lực va đập cực tốt.

Ứng dụng tối ưu:

• Vận chuyển các chi tiết cơ khí nặng, khối kim loại lớn.
• Tải linh kiện từ máy đột dập có kích thước cồng kềnh.
• Chuyển các loại vật liệu rời nhỏ như đinh ốc, bu lông mà không lo bị lọt khe.
• Thu gom rác thải kim loại khô, không chứa dung dịch lỏng.

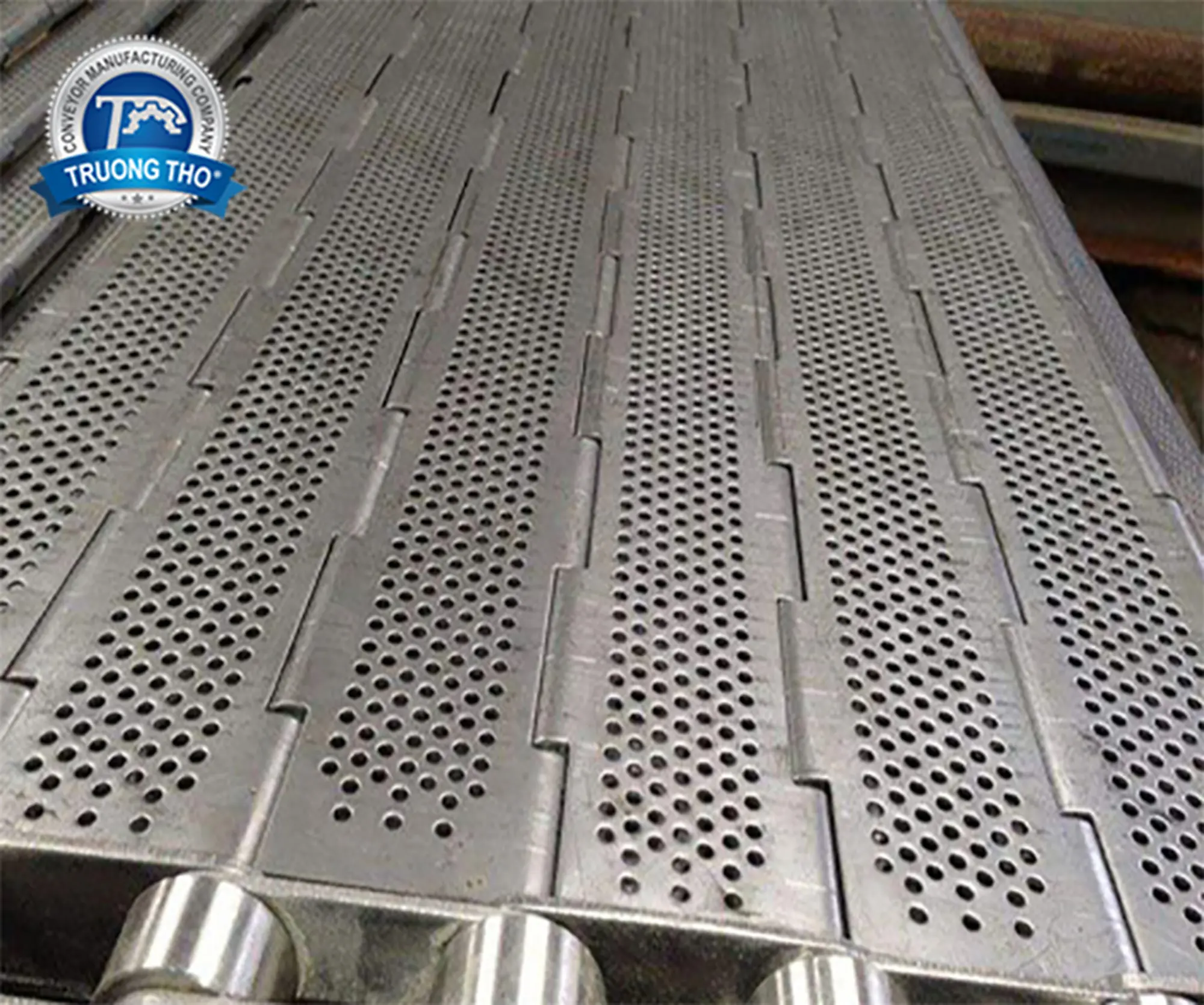

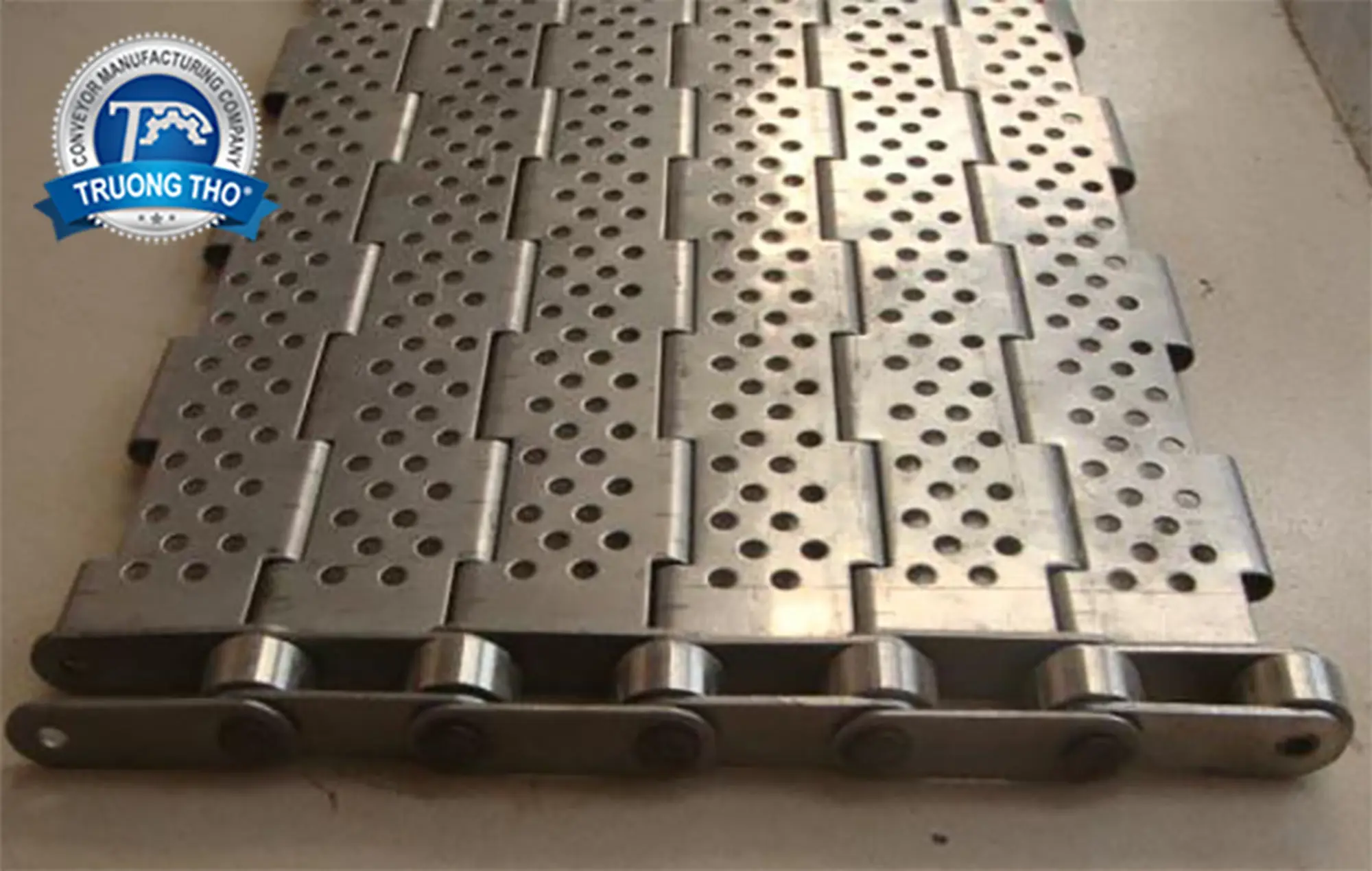

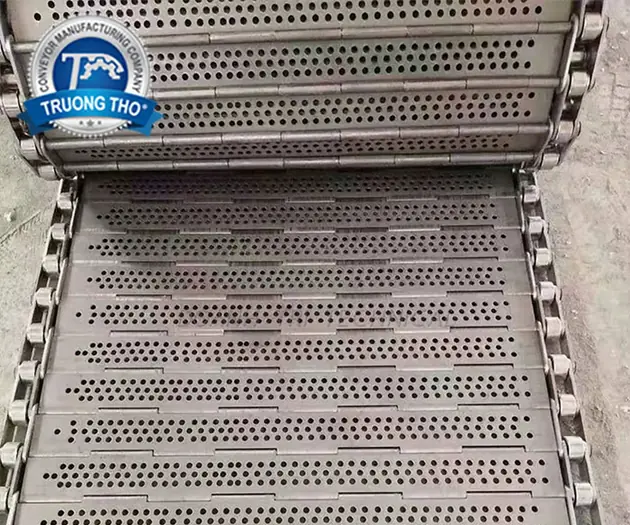

2. Băng tải bản lề đột lỗ

Nếu bạn đang tìm kiếm giải pháp cho máy CNC, thì băng tải bản lề đột lỗ là sự lựa chọn không thể thay thế.

Đặc điểm thiết kế: Bề mặt các tấm bản lề được gia công đột vô số lỗ nhỏ với khoảng cách đều đặn. Kích thước lỗ được tính toán để vừa tải được phoi vừa thoát được nước.

Ứng dụng tối ưu:

• Tải phoi máy CNC: Chuyên dụng để cào và kéo phoi sắt, phoi nhôm vụn sắc nhọn ra khỏi buồng máy tiện, phay CNC.
• Tách rời và thu hồi dung dịch: Cho phép dầu cắt gọt, dung dịch tưới nguội chảy xuyên qua lỗ đột xuống mâm hứng để tái sử dụng, giúp tiết kiệm chi phí hóa chất và giữ nhà xưởng sạch sẽ.

3. Băng tải bản lề gắn cánh gạt

Dòng băng tải bản lề gắn cánh gạt giải pháp hoàn hảo cho bài toán vận chuyển vật liệu lên cao trong không gian hẹp.

Đặc điểm thiết kế: Trên bề mặt tấm xích được hàn gia cố thêm các vách ngăn chắn ngang (cánh gạt) và gờ chống tràn cao chạy dọc hai bên hông. Cấu trúc này tạo thành các hộc chứa di động vững chắc.

Ứng dụng tối ưu:

• Vận chuyển lên dốc: Chuyên dùng để tải hàng lên độ dốc cao (góc nghiêng từ 30 đến 60 độ).
• Chống trượt vật liệu: Giúp phế liệu, linh kiện rơi rời rạc hoặc mạt kim loại rớm dầu trơn trượt không bị dồn ứ, rơi rớt hoặc lăn ngược trở lại trong quá trình nâng hạ.

Lời kết

Băng Tải Trường Thọ chuyên cung cấp các loại băng tải giá tốt, cam kết uy tín và chuyên nghiệp. Tất cả sản phẩm đều được sản xuất theo tiêu chuẩn Quốc tế, đạt tiêu chuẩn về độ bền cao và tính linh hoạt. Có thể tùy chỉnh sản phẩm theo đúng yêu cầu cụ thể của từng Quý khách hàng.

Với quy trình sản xuất trực tiếp từ nhà máy, không qua trung gian. Vì vậy giá thành sẽ rẻ hơn so với thị trường, giúp giảm chi phí cho khách hàng mà vẫn đảm bảo chất lượng vượt trội.

Thông tin mua hàng:

• Địa chỉ: F1/1U ấp 6C, Vĩnh Lộc A, Bình Chánh, Tp. HCM
• Điện thoại: 0966 448 789 (Mr.Thọ)
• Email: bangtaitruongtho789@gmail.com
• Trang web:  https://bangtaitruongtho.com/
